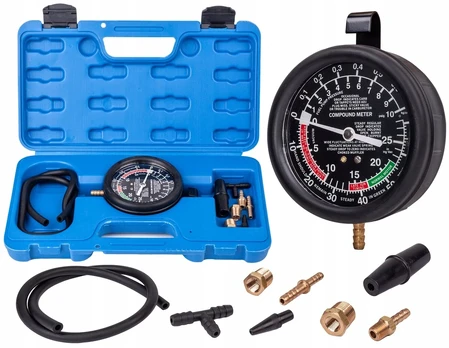

Vakuumo/slėgio matuoklis stabdžių skysčio nuorinimui YATO kaina

Aprašymas

Siurblys yra daugiaveiksnė priemonė, skirta automobilių ir technikos sistemų diagnostikai, kurio veikimas pagrįstas slėgiu arba vakuumu. Jis komplektuojamas su priedais, kurie tinka beveik bet kuriam varikliui ar sistemai.

Matuojamas diapazonas: nuo -1 iki 0 bar.

Paskirtis ir taikymas

Naudojant siurblį, galima diagnozuoti šias sistemas:

• Kompiuterizuota variklio valdymo įranga:
  - barometrinio slėgio jutiklis (BARO)
  - PVC sistema
  - išmetamųjų dujų recirkuliacijos sistema (EGR)
  - storos plėvelės slėgio jutikliai (MAP)
• Uždegimo valdymo įrenginiai:
  - neigiamo uždegimo užlaikymas
  - vėlinimo vožtuvai: SDV, RCV
• Stabdžių sistema:
  - klasikiniai stabdžiai
  - ABS stabdžiai
  - oro stabdžiai
  - stabdžių trosai
  - stabdžių servo
• Kitos sistemos:
  - oro kondicionavimas
  - kruizo kontrolė
  - kuro bako ir kuro sistema
  - vakuuminio durų uždarymo sistema

Naudojimas

Išmetamųjų dujų recirkuliacijos (EGR) sistemos diagnostika

EGR sistemos vožtuvas valdomas vakuumu: be neigiamo slėgio vožtuvas uždaras, todėl išmetamosios dujos nepraeina. Taikant vakuumą, vožtuvas atsidaro ir leidžia recirkuliuoti išmetamąsias dujas.

Storos plėvelės slėgio jutiklių (MAP) diagnostika

• Surinkite siurblį ir rezervuarą kaip stabdžių kaladėlių nuorinimui, tada prijunkite prie jutiklio vakuuminio lizdo.
• Siurbdami, laikykite rankeną tol, kol rodyklė parodys -0,5 bar. Sustabdykite siurbimą ir stebėkite rodyklę – jei ji juda, MAP jutiklis yra pažeistas.
• Veikiantis MAP jutiklis siunčia atgalines signalų dažnio vertes nuo 85 Hz iki 160 Hz, priklausomai nuo vakuumo lygio. Signalo dažnio matavimui reikalingas dažnio matuoklis, prijungtas pagal jutiklio ir matuoklio instrukcijas.

Stabdžių kaladėlių nuorinimas

• Užtikrinkite, kad stabdžių skysčio bakelis būtų pripildytas nominaliu lygiu.
• Nuorinimas vykdomas tokia tvarka:
  • jei yra, pagrindinio cilindro vožtuvas
  • stabdžių kaladėlės nuo arčiausiai pagrindinio cilindro iki tolimiausios
• Trumpą žarnelę prijunkite prie siurblio rezervuaro dangtelio lizdo, uždarykite dangtį.
• Prijunkite ilgas žarneles prie dangtelio jungčių – vieną galą prie siurblio, kitą prie nuorinimo vožtuvo (kalamitų). Jei reikia, naudokite adapterį.
• Pakelkite siurblio rankeną 10–15 kartų, kad sukurtumėte vakuumą rezervuare.
• Atsukite nuorinimo vožtuvą 1/4–1/2 rato, kol rezervuaras prisipildys skysčio apie 5 cm aukščio. Užsukite vožtuvą.
• Atsijunkite žarnelę nuo nuorinimo vožtuvo – nuorinimo procedūra baigta.
• Prieš kartojant nuorinimą kitame kaladėlyje, ištuštinkite siurblio rezervuarą nuo stabdžių skysčio ir papildykite skysčio lygį stabdžių sistemoje iki normalaus lygio.

Techniniai duomenys

• Indeksas: YT-0673
• EAN kodas: 5906083906732
• Gamintojas: Yato
• Bendras svoris: 1,45 kg
• Pakuotė: BMC
• Elementų skaičius komplekte: 16 vnt.
• Slėgio diapazonas: 0–0,2 MPa; 0–0,41 MPa
