„Revopoint Trackit“ optinis 3D skaitytuvas

„Revopoint Trackit“ yra pažangi 3D skenavimo sistema, sujungianti aukšto tikslumo optinį skaitytuvą ir erdvės sekimo įrenginį. Ji skirta inžinieriams, CAD projektuotojams, kokybės kontrolės specialistams ir pramonės įmonėms, siekiantiems greito, stabilaus ir tiksliai pakartojamo skenavimo be žymeklių mažiems ir dideliems objektams.

Tikslumas be kompromisų

Skaitytuvas užtikrina 0,02 mm metrologinį tikslumą ir iki 0,05 mm atstumą tarp taškų. Naudojamos mėlyno lazerio linijos ir gylio kamerų sistema leidžia detaliai fiksuoti paviršiaus ypatybes. Skenerio duomenys išsaugomi populiariais 3D formatais (PLY, OBJ, STL, ASC, 3MF, GLTF, FBX) tolimesniam naudojimui CAD ir inžinerinėse programose.

Greitis ir sklandus veikimas

• Nuskaitymo greitis iki 1 500 000 taškų per sekundę užtikrina efektyvų skaitmeninimą.
• Išmanus judesio sekimas erdvėje leidžia dirbti be žymeklių ir nereikalauja fiksuotos padėties.
• Realiojo laiko „Track Scan“ režimas įrašo skaitytuvo padėtį ir kampą, leidžiant tiksliai sujungti taškų debesis net ir judant.

Automatinis kalibravimas

Sistema palaiko automatinį dviejų ašių kalibravimą naudojant integruotus stabilizatorius. Sekiklis ir skaitytuvas automatiškai koordinuoja savo padėtį, užtikrindami nuoseklią matavimo geometriją. Kalibravimą galima pradėti tiesiai programinėje įrangoje, kuri atpažįsta kalibravimo matricas ir sinchronizuoja kameros parametrus.

Patvarumas ir mobilumas

Įrenginiai pagaminti iš lengvų ir patvarių medžiagų, tokių kaip anglies pluoštas ir polikarbonatas, todėl atsparūs mechaniniams pažeidimams. Skaitytuvas sveria 1,2 kg, o sekiklis – 1,8 kg. Abu gali veikti 0–40 °C temperatūros diapazone ir pritvirtinami prie trikojų. Komplektacija apima patogius transportavimo dėklus su ratukais, todėl įranga yra visiškai mobilia ir paruošta naudoti įvairiose aplinkose.

Universalūs nuskaitymo režimai

• Track Scan: realiojo laiko skenavimas be žymeklių, tinkamas mažiems ir vidutinio dydžio objektams.
• Multi-Position Scan: galimybė didelius modelius (pvz., mašinų dalis) skenuoti dalimis ir automatiškai sujungti į vientisą taškų debesį.
• Žymeklių skenavimo režimas: naudojant magnetinius ar lipnius žymeklius galima pagerinti rodmenų stabilumą sudėtingiems paviršiams.

Visi modeliai išsaugomi populiariausiais formatais CAD, CAM ir 3D programoms.

Pažangi „Revo Trackit“ programinė įranga

Programinė įranga valdo visą skenavimo procesą, leidžia automatiškai reguliuoti kameros ekspoziciją ir realiuoju laiku peržiūrėti taškų kokybę. Galima pristabdyti ir tęsti skenavimą pagal poreikį. Sistema automatiškai sujungia taškų debesis, sugeneruoja modelio tinklelius bei leidžia eksportuoti galutinį failą pasirinktu formatu.

Profesionalios panaudojimo sritys

„Revopoint Trackit“ idealiai tinka inžinerijai, kokybės kontrolei, metrologijai, atvirkštinei inžinerijai ir CAD projektavimui. Sistema leidžia tiksliai analizuoti geometriją, kurti komponentų formas ir skaitmeninti realius objektus be techninės dokumentacijos, aptarnaujant objektus nuo 10 mm iki 6 m dydžio.

Reikalavimai darbui su sistema

• Operacinė sistema: Windows 10 arba 11 (64 bitų)
• Procesorius: Intel Core i9 12-os kartos ar naujesnis
• RAM: 64 GB
• Vaizdo plokštė: NVIDIA RTX 4060 arba galingesnė su mažiausiai 8 GB vaizdo RAM
• USB jungtis: USB 3.0 arba naujesnė

Komplektacija

• Sekiklis
• Skaitytuvas
• Automatinis sekiklio kalibravimas su dviejų ašių stabilizatoriumi
• Kardanas automatinio skaitytuvo kalibravimui
• Trikojis sekikliui
• Trikojis skaitytuvui
• Trikojis kalibravimo lentai
• Skaitytuvo adapteris
• Kalibravimo lenta ir kalibravimo stulpas
• Maitinimo šaltinis
• Kompiuterio, skaitytuvo ir stabilizatoriaus kabeliai
• Kabelių tvirtinimo raiščiai
• Magnetiniai žymekliai ir inkarinis blokas
• Padėties nustatymo kilimėlis
• USB atmintinė su programine įranga

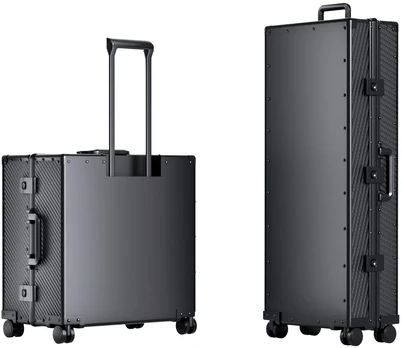

• Transportavimo dėklai sekikliui ir skaitytuvui su ratukais
• Greito paleidimo vadovas ir dokumentacija

Techninės specifikacijos

Skaitytuvas

• Vieno kadro tikslumas: 0,02 mm
• Atstumas tarp taškų po sujungimo: iki 0,05 mm
• Skenavimo greitis: iki 1 500 000 taškų per sekundę
• Šviesos šaltinis: 30 mėlynų lazerio linijų + 1 viena mėlyna lazerio linija
• Darbinis diapazonas: 200–400 mm
• Vieno skenavimo plotas (minimali distancija): 160 × 70 mm esant 200 mm atstumui
• Vieno skenavimo plotas (maksimali distancija): 320 × 215 mm esant 400 mm atstumui
• Svoris: 1,2 kg
• Matmenys: 295 × 295 × 205 mm
• Darbinės temperatūros diapazonas: 0–40 °C
• Išvesties formatai: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
• Medžiaga: anglies pluošto rėmas, polikarbonato korpusas

Sekiklis

• Rekomenduojamas objekto dydis: 0,01–6 m
• Tūrinis tikslumas: 0,025 mm + 0,04 mm per metrą
• Darbinis diapazonas: 1500–4000 mm
• Minimalus stebėjimo kadras: 1304 × 1067 mm esant 1500 mm atstumui
• Maksimalus stebėjimo kadras: 3260 × 2845 mm esant 4000 mm atstumui
• Stebėjimo apimtis: 11 m³
• Svoris: 1,8 kg
• Matmenys: 686 × 115 × 111 mm
• Stebėjimo pralaidumas: infraraudonieji spinduliai
• Vartotojo kalibravimas: automatinis sekiklio stabilizatoriaus kalibravimas, skaitytuvo kalibravimas rankinis
• Palaikomi priedai: kalibravimo lenta, kalibravimo strypas, kardanas, inkarinis blokas, didelis besisukantis stalas

Bendra informacija

• Gamintojas: Revopoint
• Modelis: TRACKIT
• Minimalus skenavimo diapazonas: 10 mm
• Didžiausias skenavimo diapazonas: 6000 mm
• Tikslumas: 0,025 mm
• Bendras svoris: 33 kg
• Grynasis svoris: 3 kg
• Dėžutės matmenys: 104 × 56 × 60 cm
